斜桿式保溫釜底球閥-釜底放料球閥制作工藝
別稱：釜底放料球閥
釜底球閥概述：
斜桿式保溫釜底球閥借助于閥門底部法蘭（凸緣）焊接或法蘭連接于反應釜或儲罐和其它容器的底部，因此，消除工藝介質通常在容器出口的殘留現象，實現出料、放料的功能。斜桿式釜底保溫球閥應用于制藥、生物、精細化工、食品等潔凈行業的反應容器排料使用,釜底球閥具有排放物料無死角、無殘留、無泄漏、密封性能好等優點。

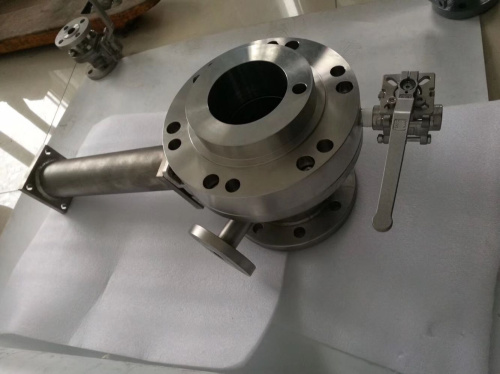

斜桿式保溫釜底球閥（帶取樣閥）
釜底放料球閥制作工藝：
1，斜閥桿：平臺與閥體成為105°傾斜，避免執行器與罐底干涉。
2，平臺：ISO5211標準連接，可直接安裝制動執行裝置。
3，弧形法蘭：弧形焊接法蘭與閥體成三片式結構，便于安裝與維護。
4，球體：球體在90°關閉時，球體與弧形法蘭相接，減少積料。
5，閥體內腔精加工，物質流動通暢。
6，平臺帶調節，調動填料密封。
斜桿式保溫釜底球閥包括球體,弧形法蘭,閥桿，閥體通過弧形法蘭與反應釜固定焊接,開關球體的一端伸出放料端,伸入反應釜的封頭內.當反應釜內物料發生反應時,開關球體即作為反應釜的底部,物料在反應釜內充分發生反應;當反應釜內物料反應完成后,開關球體打開,物料從封頭進入放料端,再由出料端排出.與現有技術中的球閥結構相比,上海永龍閥門廠提供的釜底放料球閥由于采用了伸出放料端,使球體外露的開關球體,所以能較大限度避免死區空間的形成,反應釜內物料得到充分的攪拌反應效果。
保溫釜底球閥安裝操作：
1.首先現將弧形法蘭焊接在罐底。
2.將密封件鑲嵌在閥蓋平面凹槽部位中。
3.在將連接螺栓旋放在弧形法蘭。
4.將閥門驅動部位選好正確位置后將法蘭螺栓孔與螺栓對齊插入。
5.確保弧形法蘭外圓與閥蓋外圓對齊，螺母對應旋緊形法蘭與閥蓋貼平，安裝完成。
6.把保溫接管與放料球閥的進口連接。

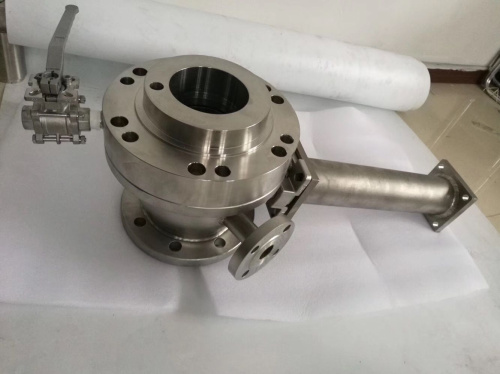

斜桿式釜底保溫球閥（帶取樣閥）
“上海永龍閥門廠”斜桿式釜底保溫球閥采用PPL或MOC密封材料，更具耐磨耐溫，適用在壓力容器和儲罐等設備的排空和放料的罐底閥門，更多用于精細化工、制藥、化工行業的反應鍋上，也可用在細軟顆粒介質輸送。
