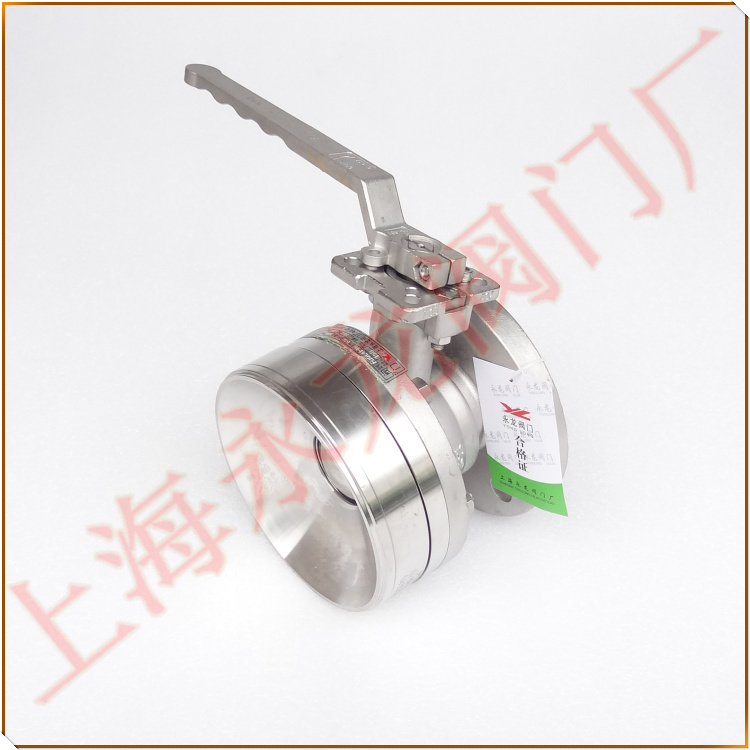

斜桿式釜底球閥

別稱：罐底球閥，放料球閥 反應釜根部閥 反應釜放料閥 反應釜底閥

英文：Bottom Ball Valve

型號：FDQL41F-16P

斜桿式釜底球閥概述：

釜底球閥,也稱罐底球閥，放料球閥 反應釜根部閥，針對現有產品設計不足及缺陷,永龍閥門進行設計研發一款新型的三段式釜底閥,閥門采用三段式組合結構,分別為弧形法蘭、中法蘭和閥體,相比較傳統兩片式釜底球閥,在罐底安裝焊接過程中,由于金屬材質導熱系數較高,容易造成閥座密封圈損壞,導致閥門出現泄露。新型斜桿罐底球閥安裝時，先將弧形法蘭取下與罐底焊接,用螺栓與閥體連接,閥體與斜閥桿設計，閥桿于閥體管道呈現出105°的傾斜角,該結構設計避免安裝執行機構與罐底接觸。無積料設計,球體為弧面設計,在閥門關閉時,球面弧形于連接罐底弧形法蘭保持一致,形成無死角連接,避免物質殘留。

斜桿式釜底球閥設計特點:

1.ISO5211平臺連接

2.闕桿防飛出設計

3.防靜電裝置

4.上密封可調功能

5.防火結構設計

6.殼體脫蠟精密鑄造

斜桿式釜底球閥設計標準：

1.法蘭連接:HG/T-20592、 ASME B165

2.壁厚標準:GB/T-26640

3.設計制造:GB/T-12237、API 6D/608

4.檢驗試驗:GB/T-26480.API598

反應釜放料閥專為反應釜及儲罐低部發料開啟、關閉控制而設計，其結構形式為無滯留浮動直通式球閥，連接形式為法蘭，閥門的兩端法蘭大小不等，一端為標準法蘭，一端為與反應釜底放料孔弧形法蘭，很方便的就可以連接在反應釜底。閥外殼采用304不銹鋼，閥球?yàn)榕c閥桿防靜電設計，產品具有耐腐密封性好、啟閉靈活、快速的特點且外型美觀、強度高、經久耐用。
