國內外閥門標準及材料代號-上海氨用截止閥廠家
時間：2019-04-02 22:47:12 來源：永龍閥門 閱讀：0次
國內外閥門標準及材料代號-上海氨用截止閥廠家
美國標準
ASME：美國機械工程師協會
ANSI：美國國家標準協會
API：美國石油協會
MSS SP：美國閥門和管件制造廠標準化協會
英國標準：BS
日本工業標準：JIS/JPI
德國國家標準：DIN
法國國家標準：NF
通用閥門標準：ASME B16.34 法蘭端、對接焊端和螺紋端閥門
閘閥標準:
API 600/ISO 10434 石油、天然氣螺栓連接鋼制閘閥
BS 1414 石油、石化及煉油工業鋼制閘閥
API 603 150LB耐蝕法蘭端鑄造閘閥
GB/T 12234 法蘭和對焊連接鋼制閘閥
DIN 3352 閘閥
SHELL SPE 77/103 按ISO10434鋼制閘閥
截止閥標準:
BS 1873 鋼制截止閥和截止止回閥
GB/T 12235 法蘭和對焊連接鋼制截止閥和截止止回閥
DIN 3356 截止閥
SHELL SPE 77/103 按BS1873鋼制截止閥
止回閥標準:
BS 1868 鋼制止回閥
API 594 對夾和雙法蘭止回閥
GB/T 12236 鋼制旋啟式止回閥
SHELL SPE 77/104 按BS1868鋼制止回閥
球閥標準:
API 6D/ISO 14313 管線閥門
API 608 法蘭、螺紋和對焊端鋼制球閥
ISO 17292 石油、石化及煉油工業鋼制球閥
BS 5351 鋼制球閥
GB/T 12237 法蘭和對焊連接鋼制球閥
DIN 3357 球閥
SHELL SPE 77/100 按BS5351球閥
SHELL SPE 77/130 按ISO14313法蘭端和對焊端球閥
蝶閥標準:
API 609 對夾式、支耳式和雙法蘭蝶閥
MSS SP-67 蝶閥
MSS SP-68 高壓偏心蝶閥
ISO 17292 石油、石化及煉油工業鋼制球閥
GB/T 12238 法蘭和對夾連接蝶閥
JB/T 8527 金屬密封蝶閥
SHELL SPE 77/106 按 API608/EN593/MSS SP67 軟密封蝶閥
SHELL SPE 77/134 按 API608/EN593/MSS SP67/68 偏心蝶閥
鍛鋼閥門標準:
API 602 法蘭端、螺紋端、焊接端和加長閥體連接端緊 湊型閘閥
BS 5352/ISO15761 50mm及以下鋼制閘閥、截止閥和止回閥
SHELL SPE 77/101 按ISO15761鋼制閘閥、截止閥和止回閥
低溫閥門標準:
BS 6364 低溫閥門
SHELL SPE 77/200 -50℃ 以下閥門
SHELL SPE 77/209 0℃～-50℃ 閥門
API、DIN、BS、GB結構比較:
API 600和BS1414、BS1873、BS1868、BS5351對閥門的結構規定最為詳細
DIN 閘閥標準EN1984對結構未做具體的規定
新版的GB/T12234基于對API600標準的等效采用
閥門常用連接端形式
FF—Flat Face 平面法蘭連接（150LB常用）
RF—Raised Face凸面法蘭連接
RTJ—Ring Joint榫槽式連接（梯形槽）
SW—Socket welding承插式連接
NPT—NPT螺紋連接
WAFER—對夾式連接
BW長型—Butt-Welding 對焊端長型連接
BW短型—Butt-Welding 對焊端短型連接
DIN標準現采用EN標準結構長度
EN 558-1 PN法蘭連接閥門結構長度（代替DIN 3202)，EN 558-2 CLASS法蘭連接閥門結構長度（代替BS2080)，EN 12982 對焊端閥門結構長度（代替DIN 3202) ，DIN標準的結構長度包含API閥門的結構長度與GB的結構長度基本一致
EN 558-2 CLASS法蘭連接閥門結構長度與ASME B16.10一致，大多數DIN閥門用戶習慣用DIN3202 中F系列結構長度值
如:
Gate： PN16-25---- F5 series PN40-100----F7 series
Globe：PN10-40----F1 series PN63-160----F2 series
Check：PN10-40----F1 series PN63-160----F2 series
Ball： PN10-40 DN10-100----F4 series DN125-300----F5 series
閥門連接端標準
ASME B16.10 閥門的結構長度
ASME B16.5 鋼制法蘭和帶法蘭的管件
ASME B16.47 大直徑鋼制法蘭
MSS SP-44 鋼制管線法蘭
API 605 緊湊型法蘭
ASME B16.25 對焊端部
ASME B16.11 承插和螺紋端鍛造管件
ASME B36.10 焊接和無縫鋼管
法蘭比較：
老版的DIN標準法蘭采用DIN2501標準（PN法蘭），新版的DIN標準采用EN1092-1 PN法蘭，但也可包含有CLASS法蘭。
DIN2501法蘭與GB法蘭和HG歐洲體系法蘭基本一致。
DN15~50 不同壓力PN10~40的法蘭相同.
BS標準采用BS 1560 CLASS法蘭與ASME B16.5法蘭一致，也可采用BS 4504 PN法蘭。
API標準一般采用RF、RTJ法蘭；DIN標準和GB 一般壓力<PN40時 采用RF法蘭，≥PN40一般采用凹面法蘭。
閥門常用材料

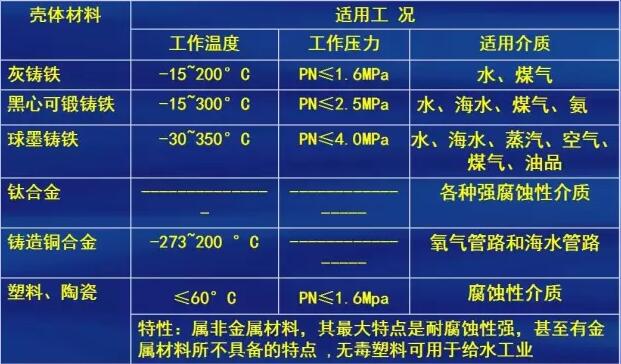

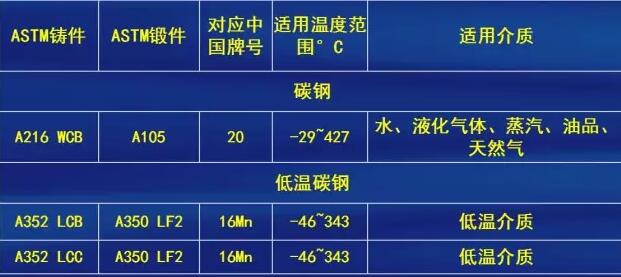

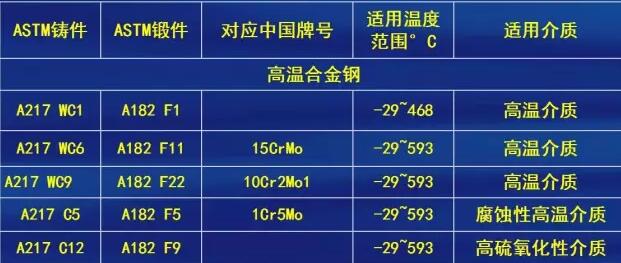

殼體材料：
內件材料：

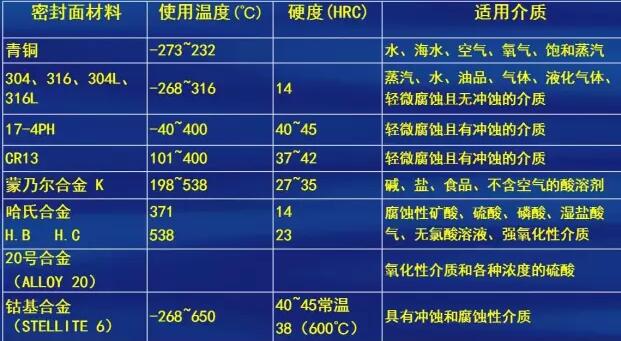

密封面材料及適用介質：

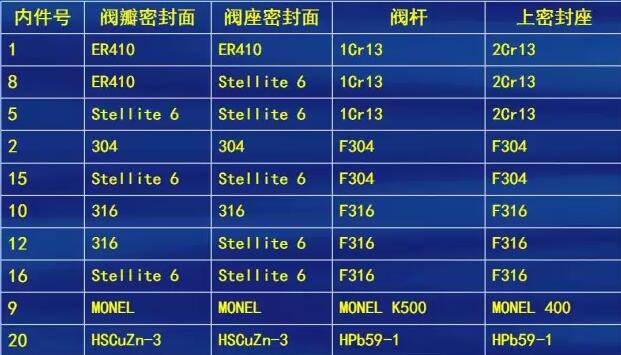

內件材料及使用溫度：

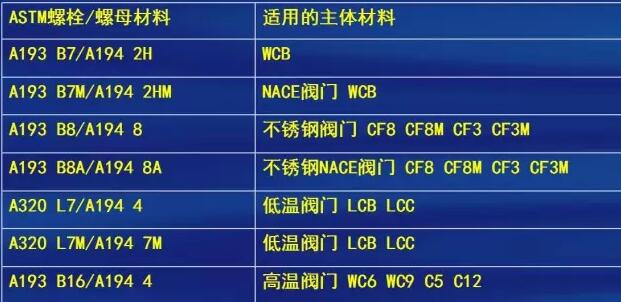

緊固件材料：
密封件材料
填料：
成型石墨圈：-250~650℃
夾不銹鋼絲編制柔性石墨: -250~650℃
四氟乙烯浸石墨: -200~280℃
低泄漏石墨組合填料: -250~650℃
PTFE: -200~200℃
中腔墊片：
PTFE板
石墨板
強力石墨墊
齒形墊
含石墨不銹鋼纏繞墊
含PTFE不銹鋼纏繞墊
RTJ金屬墊
壓力密封金屬密封環
O形圈：
NBR：-30～121℃
EPDM：-45～120℃
VITON A：-30～204℃
VITON B：-30～204℃
VITON AED：-30～204℃
HNBR：-30～180℃
軟密封閥座：
PTFE：-200～200℃
PCTFE：-250～150℃
NYLON 1010：-10～20℃
NYLON PA12：-50～120℃
DEVLON V：-100～150℃
PEEK：-100～260℃
對位聚苯(Polyphenylene) ：-40～ 400℃
閥門檢驗標準
API 598 閥門檢查和試驗
ISO 5208 工業閥門壓力試驗
BS EN 12266-1 代替 BS6755-1 工業閥門壓力試驗
JB/T 9092 閥門的檢驗與試驗
SHELL SPE77/302 通用閥門材料、檢查和證書要求
SHELL SPE77/303 特殊工況閥門材料、檢查和證書要求
