XD371X-16Q信號蝶閥

XD371X-16Q信號蝶閥

  • 閥門型號:XD371X-16Q
  • 通徑規格:DN40~DN200
  • 結構形式:對夾式,法蘭式
  • 閥體材質:球墨鑄鐵,碳鋼,不銹鋼,襯氟,襯膠
  • 公稱壓力:PN10,PN16
  • 適用溫度:-10~80℃
  • 應用范圍:水,油品,燃氣,弱腐蝕介質
  • 產品特點:體積小,安裝方便
點擊詢價 021-57566219
產品詳情

帶限位開關蝶閥,帶信號反饋蝶閥,帶回訊器蝶閥

產品概述:

  把對夾式蝶閥與行程開關(信號反饋)組合在一起就叫信號蝶閥,信號蝶閥常用于消防系統,自來水系統,排污系統及其它需要顯示閥門開關狀態的管線系統上。信號手動蝶閥有球墨鑄鐵,碳鋼,不銹鋼,襯氟,襯膠形式,可依據不同材質,不同密封結構,選型用于石油、化工、食品、醫藥、造紙、水電、船舶、給排水、冶煉、能源等系統管路上。信號襯氟蝶閥在多種腐蝕性、非腐蝕性的氣體、液體、半流體以及固體粉末管線和容器上作為調節和節流設備使用。

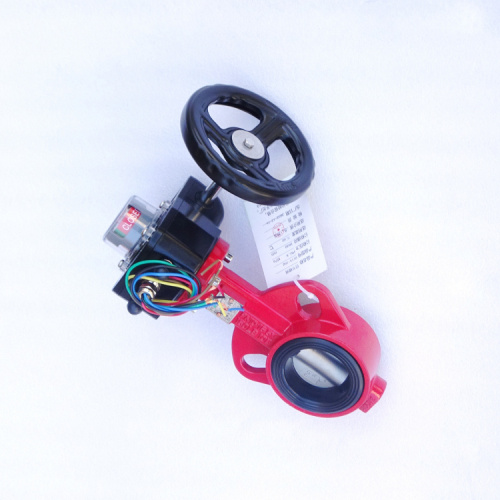

XD71X-16Q信號蝶閥圖片

XD371X-16Q信號手動蝶閥

產品特點:

1、小型輕便,容易拆裝及維修,并可以任意位置上安裝。

2、帶信號反饋蝶閥結構簡單、緊湊,90°旋轉啟閉迅速。

3、帶回訊器蝶閥操作扭矩小,省力輕巧。

4、達到完全密封,氣體試驗泄漏為零。

5、帶行程開關蝶閥可選擇不同零部件材質,可適用多種介質。

6、流量特性趨于直線,調節性能好。

7、啟閉試驗次數多達萬次,使用壽命長。

8、凡使用閘閥、球閥、截止閥、旋塞閥、膠管閥及隔膜閥的管路,特別在高層建筑消防系統及需要顯示閥門開關狀態的管線系統上,均可用帶限位開關蝶閥替換。

工作原理:

信號蝶閥有信號渦輪蝶閥,信號手柄蝶閥,在傳動裝置箱體內設有開向、關向兩個微動開關,分別在閥門全開和關閉時動作,接通控制室“閥開”“閥關”指示燈源,使之準確顯示閥門開關狀態。在傳動裝置箱體內設關向微動開關(蝶板全關位置為0°),當蝶板由0~40°位置時微動開關支作,輸出閥門關閉信號,40°~90°位置時另一對常閉可輸出閥門打開信號。可調整壓觸微動開關的凸輪,顯示蝶板所處的不同位置。

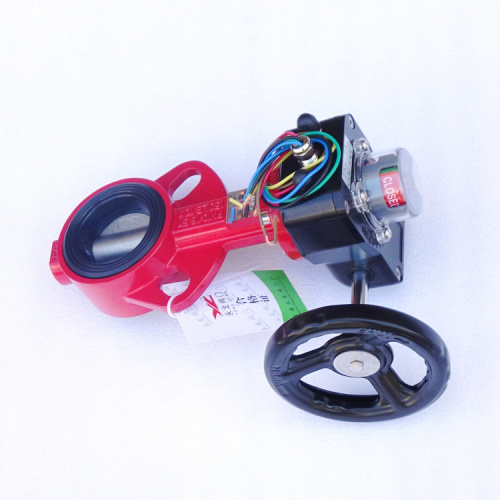

XD71X-16Q信號蝶閥實物圖

XD371X-16Q信號渦輪蝶閥

蝸輪傳動裝置使用調整及接線方法:

1、打開電器開關箱罩,根據電器控制要求把電纜的芯線接到相應的端子,并密封好電纜進口,同時把電纜固定,以防止外力牽動時損壞電纜接線。

2、當閥門在“全關”位置時,順時針轉動下面的關向凸輪,是凸輪剛好觸動微動開關(可以聽到咔噠聲),然后旋緊凸輪上的螺釘固定凸輪。

3、當閥門在“全開”位置時,逆時針轉動上面的開向凸輪,用與上述相同的方法調整好開向凸輪。

4、調整限位螺釘,當閥門在“全關”或“全開”位置時,不應使限位螺釘剛好頂在蝸輪的限位平面,而應留有一定的間隙,然后旋緊限位螺釘上的鎖緊螺母。

5、蓋上電器開關箱罩,當閥門在“全關”位置時,使開度指示器的指針指向刻度盤上的“0”刻度,并旋緊螺釘固定指針。

相關名稱:帶限位開關蝶閥,帶信號反饋蝶閥,帶回訊器蝶閥,帶行程開關蝶閥


?
