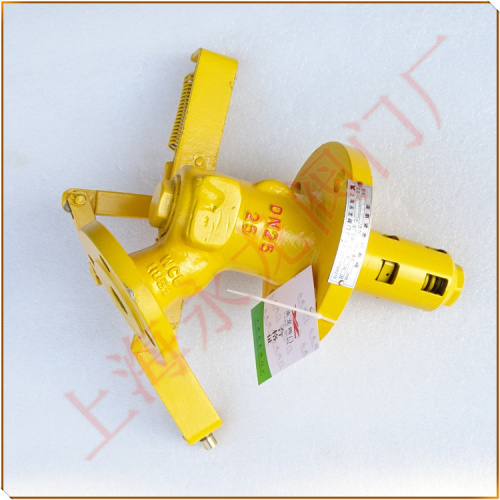

QGJ43F-25槽車緊急切斷閥
別稱：手動緊急切斷閥 手拉式切斷閥 機械式切斷閥
型號：QGJ43F-25C QGJ43F-25P
車用緊急切斷閥概述：
QGJ43F-25C車用緊急切斷閥是一種可燃性介質裝卸過程防泄漏安全防護裝置，安裝在固定式及移動式槽車及儲罐氣相/液相管路上面，可在現場和一定距離之外借助液壓，氣壓及手動機械實現快速關閉。當外界發生火災等原因使環境溫度升高至規定范圍時，內置75±5℃易熔合金溶解，彈簧合位，緊急切斷閥能快速自動關閉，起安全保護作用。
QGJ43F-25C車用緊急切斷閥技術參數：
| 公稱壓力Mpa | 2.5 |
| 殼體試驗壓力Mpa | 3.75 |
| 密封試驗壓力Mpa | 2.75 |
| 低壓密封壓力Mpa | 0.1 |
| 適用溫度 | -40℃-+50℃ |
| 適用介質 | 液化石油氣、液氨等 |
| 最大流速 | 5-7m/S |
| 易熔塞熔融溫度 | 75℃±5℃ |
| 油缸工作壓力 | 4.0MPa |
| 制造標準 | JB/T9094-1999 |
車用緊急切斷閥主要零部件材料：
| 閥體 | 閥桿 | 閥瓣 | 彈簧 | 密封墊 |
| WCB/碳鋼 | 20Cr13 | 20Cr13 | 50CrVA，1Cr18Ni9 | PTFE |
| CF8/不銹鋼 | 20Cr13 | SUS304 | 50CrVA，1Cr18Ni9 | PTFE |
車用緊急切斷閥外形尺寸和連接尺寸：
| DN | L | D | D1 | D2 | b | f | Z-φd | DN’ | D’ | D1’ | D2’ | b’ | f’ | Z-φd’ | H |
| 25 | 106 | 115 | 85 | 65 | 16 | 3 | 4-φ14 | 50 | 165 | 125 | 99 | 20 | 3 | 4-φ18 | 253 |
| 50 | 135 | 165 | 125 | 99 | 20 | 3 | 4-φ18 | 80 | 200 | 160 | 132 | 24 | 3 | 8-φ18 | 310 |
QGJ43F-25C車用緊急切斷閥在無外壓力操作情況下，閥瓣處于常閉狀態，罐車、球罐、貯罐等系統使用時靠手搖油泵壓力或手動裝置將閥門打開，在油路壓力或者手動裝置使用下使閥門處于開啟狀態，當需要關閉閥門或遇到有緊急情況時，可將油壓泄掉或者放開手動裝置，切斷閥即自動關閉，或因管路上的低熔點塞子在溫度升高自行熔化來實現。
