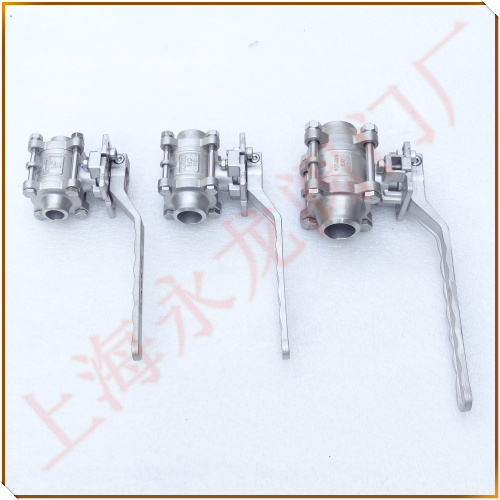

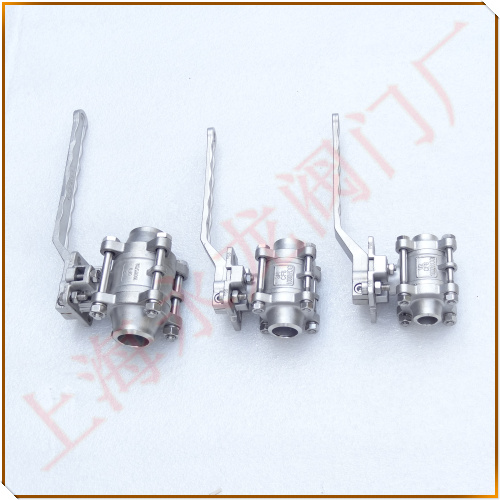

三片式焊接球閥-對焊三片式球閥
三片式球閥概述：
Q61F-1000WOG不銹鋼三片式焊接球閥殼體采用蠟模技術精鑄，密封采用碳強化PTFE斜面彈性密封圈負壓在球面上，使密封達到零泄漏，使用壽命長等優點，閥桿采用AISI303不銹鋼、閥體采用AISI304不銹鋼，經精加工研磨制作，具有優良密封性能及耐腐蝕性能，廣泛應用于城市燃氣、城市供熱、石油化工、液氨儲罐、造船、鋼鐵、調壓站、發電廠、消防、水處理等各類管道設備上。
對焊球閥設計待點：
1.ISO 5211平臺連接
2.閥桿防飛出設計
3.防靜電裝置
4.上密封可調功能
5.殼體脫蠟精密鑄造
6.壁厚標準:GB/T 26640
焊接球閥技術特點：
1.閥體接口焊接，不會有外部泄漏現象（對比螺紋與法蘭形式的閥門）。
2.閥座由PTFE密封環及彈簧組成對壓力和溫度的變化適應能力強，在使用范圍內不會產生任何泄漏。
3.閥桿的防滲漏結構、閥桿底部有1個PTFE自封密封墊和1個O型密封圈，上面有2個O型密封圈、兩個PTFE密封墊組成，確保無泄露。
4.盡量選擇接管與閥體材料與管道材質相同，避免出現應力不勻。
5.球體的加工精度非常精密操作輕便，無不良干涉。
6.操作方式：手柄，電動，氣動（安裝：垂直/水平）
Q61F-1000WOG對焊三片式球閥采用下裝式閥桿，設置倒密封結構，確保填料處可靠密封及防止閥桿脫出，采用鑲嵌式閥座。閥座背后設置O型圈，確保介質不外漏，帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門，其啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。
