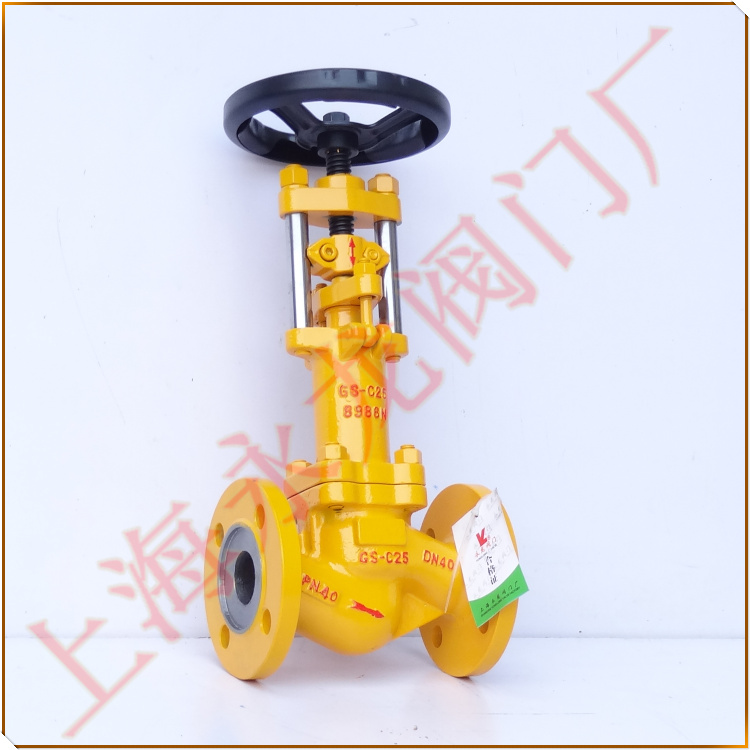

氨用波紋管截止閥
簡稱：波紋管氨用截止閥
型號：AWJ41F-40C AWJ41F-40P
氨用波紋管截止閥簡介：
氨用波紋管截止閥是在氨用截止閥閥腔的閥桿部位增加了波紋管組件，可以有效的防止閥桿經常開關密封填料失效。波紋管密封與填料密封共同作用，形成了雙重密封，確保了軸向動密封的可靠性。填料在長時間使用過程中易產生泄漏，設計中采用加載填料壓緊機構，使填料的密封更加持久可靠。
簡稱：波紋管氨用截止閥
型號：AWJ41F-40C AWJ41F-40P
氨用波紋管截止閥簡介：
氨用波紋管截止閥是在氨用截止閥閥腔的閥桿部位增加了波紋管組件，可以有效的防止閥桿經常開關密封填料失效。波紋管密封與填料密封共同作用，形成了雙重密封，確保了軸向動密封的可靠性。填料在長時間使用過程中易產生泄漏，設計中采用加載填料壓緊機構，使填料的密封更加持久可靠。
波紋管氨用截止閥結構特點：
1.雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免。
2.結構合理、密封可靠、性能優良、造型美觀。
3.流體損失小，降低能源損失，提高工廠設備安全。
4.密封面PTFE、耐腐、抗摩擦性能好、使用壽命長，減少維修次數，降低經營成本。
5.堅固耐用的波紋管密封設計，保證閥桿的零泄漏，提供無需維護的條件。
6.閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；
7.閥桿升降位置指示更直觀。
波紋管氨用截止閥技術參數：|
公稱通徑 |
DN25～DN200 |
|
公稱壓力 |
PN1.6MPa～PN4.0MPa |
|
適用溫度 |
-29℃～+120℃ -40℃～+120℃ |
|
適用介質 |
可燃氣體/液體，氨，燃氣，煤氣，甲醇 |
|
連接方式 |
法蘭 |
|
閥體材質 |
WCB/碳鋼 CF8/304不銹鋼 CF8M/316不銹鋼 |
波紋管氨用閥門結構特點：
1,采用PTFE填料和波紋管雙重密封，達到零泄露。
2,波紋管采用2~4倍重疊，防止因波紋管單層破損而使閥門泄露，延長閥門的使用壽命。
3,波紋管設計在閥蓋內腔內，避免與介質直接沖刷，提高波紋管的使用壽命。
4,因波紋管設計的比較長，開啟高度大，減少流體主阻力，流阻系數小。
5,波紋管閥的中法蘭螺栓采用高強度合金鋼制造，抗高溫蠕變性能優良，安全可靠。
6,閥體與閥蓋用雙頭螺柱連接，結構簡單，工藝性能好。
7,閥桿螺母采用表面氮化，提高表面硬度及耐磨性，防止咬合現象。
8,閥門的閥桿不僅有一般閥門的填料函，而且在這個填料函的下部，在閥腔上部裝有活動密封元件-不銹鋼波紋管，介質被封閉在閥桿以外的閥腔內，不能進入填料函，因此閥門較一般閥門在防止外漏方面更為可靠，保證閥桿與閥蓋連接的密封。
法蘭連接尺寸可參照【閥門知識】里面：PN4.0MPa氨用截止閥法蘭連接尺寸表與上海氨閥：PN2.5MPa液氨截止閥連接尺寸明細表
法蘭連接尺寸可參照【閥門知識】里面：PN4.0MPa氨用截止閥法蘭連接尺寸表與上海氨閥：PN2.5MPa液氨截止閥連接尺寸明細表
