氣動套筒調節閥性能特點

   氣動套筒調節閥由閥體和執行執行機構及其附件組成，薄膜執行機構有正作用和反作用兩種形式；隨信號壓力增大，推桿下移為正作用，反之推桿上移為反作用。氣動調節閥用于控制流體的大小，當閥門調節部位收到調節信號，閥桿會根據信號自動控制閥門的開關程度，從而達到對流體流速及壓力的調節；永龍閥門氣動調節閥常用于供熱，制冷，燃氣，石化等機械設備、自動化控制的管路中。

一、氣動套筒調節閥性能特點：

氣動套筒調節閥兼有單座調節閥、雙座調節閥的優點，適用于閥前后壓差大，噪音要求低的場合。主要有以下優點：

1、穩定性好。因用閥塞節流代替閥芯閥座節流，而閥塞設有平衡孔可減少介質作用在閥塞上的不平衡力。同時套筒與閥塞間導向面大，加之不平衡力變化小，因此不易引起閥芯振動。

2、互換性和通用性強。只要更換套筒就可得到不同的流量系數和不同的流量特性。

3、允許壓差大，熱膨脹影響小。帶平衡孔的套筒閥的平衡原理和雙座閥一樣，因此許用壓差大。又由于套筒、閥塞采用同一種材料制成，溫度變化引起的膨脹基本一致。

4、套筒提供的節流窗口有開大口和打小孔(噴射型)兩種。后者有降噪、減振作用，進一步改進即成專門的低噪音閥。

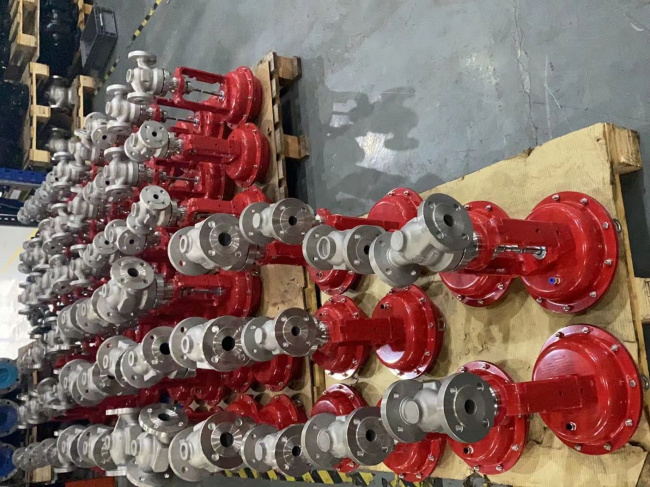

氣動套筒調節閥-上海永龍閥門廠

二、直通單座調節閥性能特點：

1、泄流量小，因只有一個閥芯易保證密封。標準泄流量為0.01%KV,進一步設計可作切斷閥。

2、許用壓差小，因不平衡力推力大。DN100的閥△P僅為120KPa。

3、流通能力小。DN100的KV僅為120。應該應用于泄漏量小，壓差不大的場合。

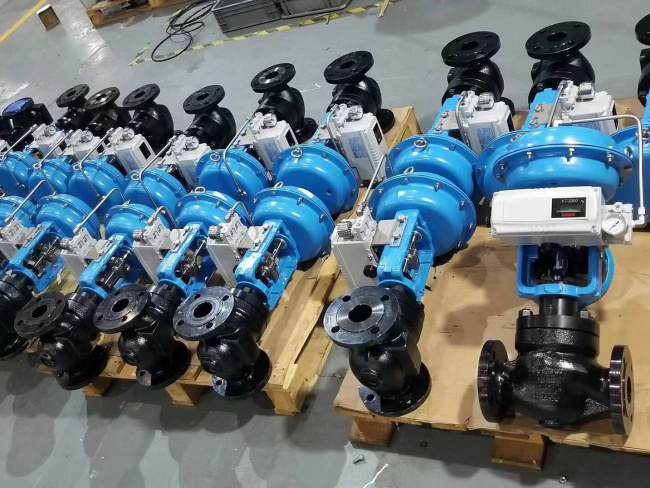

氣動單座調節閥-上海永龍閥門廠

三、雙座調節閥性能特點：

1、許用壓差大，因可抵消許多不平衡力。DN100的閥△P為280KPa。

2、流通能力大。DN100的KV為160。

3、泄漏量大，原因有兩個閥芯不能同時密封。標準泄流量為0.1%KV,為單座閥10的倍，主要應用于高壓差，泄漏量要求不嚴的場合。

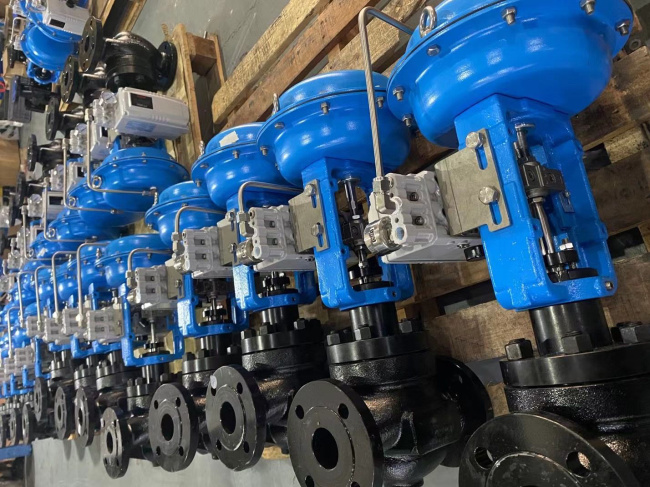

氣動雙座調節閥-上海永龍閥門廠

四、氣動調節閥的輔助裝置(附件)作用

1，閥門定位器_用于改善調節閥的工作特性，實現正確定位；

2，閥位(行程)開關_顯示調節閥上、下限的行程工作位置；

3、氣動保位閥_氣源故障時保持閥門當時位置；

4、電磁閥_實現氣路的自動切換。單氣控用二位三，；雙氣控用二位五通；

5、手動機構_系統故障時可切換手動操作；

6、氣動繼動器_使氣動薄膜執行機構動作加快，減少傳遞時間；

7、空氣過濾減壓器_氣源凈化、調壓用；

8、貯氣罐_氣源故障時，使閥能繼續工作一段時間，一般需三段保護時配。

   氣動調節閥有：氣動單座調節閥，氣動雙座調節閥，氣動套筒調節閥，氣動薄膜調節閥，在工業自動化過程控制領域中，調節閥通過接受調節控制單元輸出的控制信號，借助動力操作去改變介質流量、壓力、溫度、液位等工藝參數的控制元件。
