三偏心蝶閥-生產工藝流程與工作原理

三偏心蝶閥-生產工藝流程與工作原理

   三偏心蝶閥的蝶板和密封圈完全由金屬材料制成，且已做表面硬化處理，就算啟閉頻繁，仍然能保持非常高的密封性能。雙向密封設計至始至終都能保持優越的雙密封性能，閥門密封不依靠介質力，在高、低壓下均達到可靠的密封。經過數次的技術改進，.閥座/密封可現場更換，便于閥門現場維護保養。

高性能三偏心蝶閥-上海永龍閥門廠

三偏心蝶閥-閥座密封的生產工藝流程：

1，三偏心蝶閥的閥桿軸心既偏離閥板密封面，也偏離閥體中心，同時，閥座密封面所在回轉軸線與閥體通道軸線偏心一定的角度；

2，蝶閥經過第三次偏心后，蝶板的密封面剖切面不再是圓形，而是橢圓；

3，第三次偏心的較大特點就是從根本上改變了密封構造，不再是位置密封，而是扭矩密封；即不再是依靠閥座的彈性變形密封，而是依靠閥座的接觸面密封比壓達到密封效果；

4，三偏心蝶閥解決了金屬閥座零泄漏這一難題，其密封等級可以達到VI級泄露；金屬閥座可在高壓高溫的工況使用；蝶板不刮擦閥座，閥門的啟閉力矩也大大減??；

5，加工閥座密封面時，需要設計一個斜度板工裝，其傾斜度與第三個偏心一致，才能加工廠密封面的橢圓形狀和偏心幾何特征，；

三偏心蝶閥工作原理：

1，由于在雙偏心蝶閥的基礎上將閥座中心線與閥體的中心線形成了一個β角的偏置，使得蝶閥在啟閉過程中，蝶板的密封面在開啟瞬間立即脫離閥座密封面，而在關閉瞬間才會接觸并壓緊閥座密封面。

2，當完全開啟時，兩個密封面之間形成一個與雙偏心蝶閥相同的間隙，偏心蝶閥的設計，徹底消除了兩密封面之間的機械磨損和擦傷，使蝶閥的密封性能和使用壽命得到大大提高。

3，閥門關閉時，密封圈受閥體密封面和蝶板的擠壓，產生了兩個方向上的彈性變形。密封面在長軸方向上受到了向外的張力，在短軸方向上受到向內的壓應力，長短軸產生不同方向的彈性變形，從而使閥門密封面間的密封力逐漸達到較高值。

4，獨特的偏心組合，既利用了凸輪效應，又完全消除了摩擦，從而實現閥門90°行程中，閥座與閥板上的密封圈之間的摩擦，去除了磨損和泄漏的可能性。

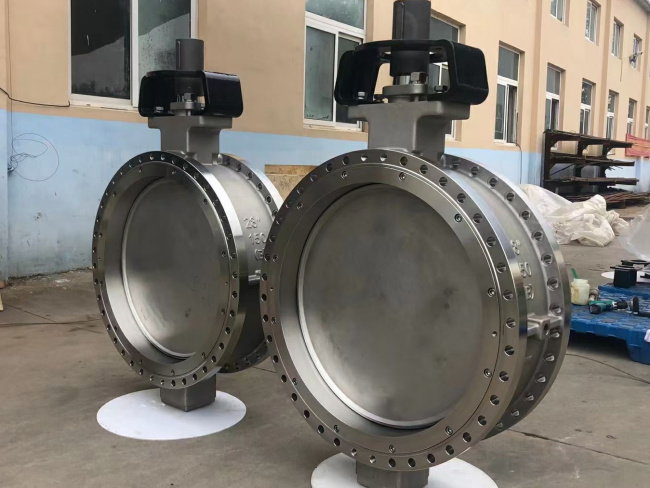

硬密封三偏心蝶閥-上海永龍閥門廠

   三偏心蝶閥采用硬軟密封兼容的多層次結構或者全金屬密封結構，是一種能在較高溫度和較高壓力環境上使用的高性能蝶閥，廣泛應用到冶金、鋼鐵、電力、石油、化工、供熱、空氣、煤氣、可燃?xì)怏w、市政供水以及給排水等介質的管道上，作為截止或調節介質流量使用。
