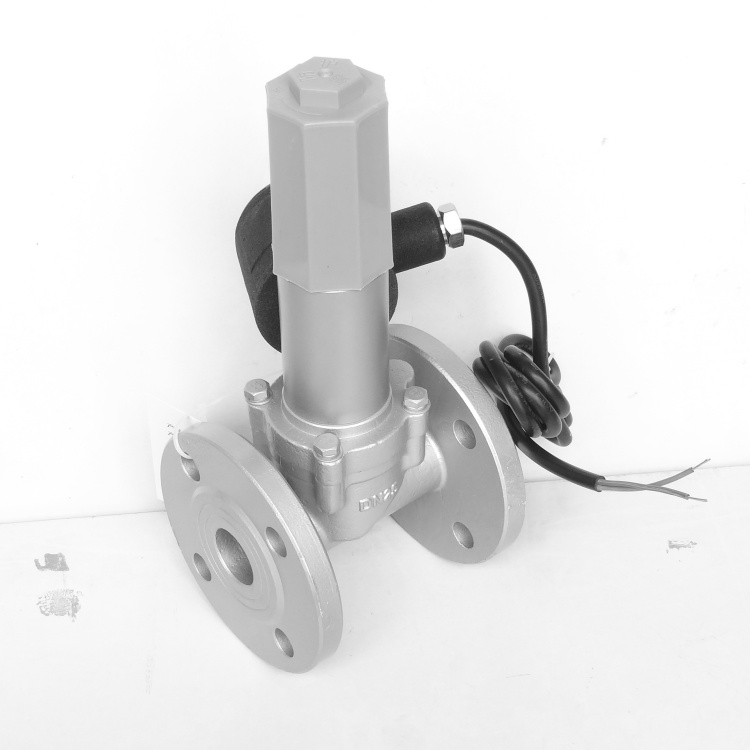

別稱：燃氣安全切斷閥 燃氣緊急切斷閥 緊急切斷電磁閥 燃氣應急切斷閥
型號：ZCRB-16
燃氣快速切斷閥概述：
上海永龍燃氣快速切斷閥是燃氣管道，燃氣鍋爐的安全防護裝置,燃氣切斷閥制造標準（Q/01JA002-2011、CJ/T 394-2012）滿足防爆安全管理規范,防爆型燃氣快速切斷閥與氣體泄漏報警器系統連接或消防及遠程快速自動切斷氣源確保用氣安全。本產品適用于公稱尺寸不大于DN300、最大工作壓力不大于0．4MPa、工作環境溫度范圍為--20℃～60℃、與城鎮燃氣安全控制系統實現聯動的電磁式燃氣緊急切斷閥。
燃氣快速切斷閥結構設計：
燃氣快速切斷閥設計為雙穩態結構,處于關閉狀態的閥門,只能通過手動裝置克型彈簧力將切斷閥閉合元件移動到開啟位置（手動裝置的操作是直拉式）,再通過電磁鎖的開定裝置鎖住彈簧力使燃氣切斷閥保持常開狀態:當電磁鎖的電磁線圈接收到安全特低電壓脈沖驅動電流時，所產生的磁力能自動解鎖并釋放彈簧力,快速切斷閥閉合元件在彈簧力和其他輔助力的作用下快速關閉并保持常閉狀態。
燃氣快速切斷閥技術參數：
規格通徑：DN15～DN300
控制方式：常開式、常閉式
閥體材質：鋁合金、鑄鋼、不銹鋼
壓力范圍：0~0.1MPa、：0~0.4MPa
溫度范圍：-40℃、-10+80℃
適用介質：燃氣、油、各種弱腐蝕可燃液體或者氣體。
電源電壓：220V、110V、24V、24V、12V
防護性能：防塵、防爆、防水
接線方式：接線座式、引線式
連接方式：法蘭、內螺紋、外螺紋
燃氣快速切斷閥工作原理：
燃氣快速切斷閥工作原理：
常開型燃氣快速切斷閥原理:在平常工作中閥門處于開啟狀態,線圈處于斷電狀態,不消耗電能。當泄漏事故發生時,報警器向線圈輸入電源,動鐵芯吸合,連桿失去支撐,在彈簧和活塞重力的作用下,快速關閉主閥口,切斷燃氣源,并進入自鎖狀態。此時撤去電源,閥門仍處于關閉狀態,不會自動打開。當工作人員處理完事故,擰開防護罩,線圈無電后,需人工將拉桿拉起,管網恢復正常供氣。
常閉型燃氣快速切斷閥原理：在平常工作中閥門處于開啟狀態,線圈處于通電狀態。當泄漏事故發生時,或異常斷電時,線圈瞬間斷電,動鐵芯分離,連桿失去支撐,在彈簧和活塞重力的作用下,快速關閉主閥口,切斷燃氣源,并進入自鎖狀態。再次通電,閥門仍處于關閉狀態,不會自動打開。當需燃氣切斷閥打開時,先擰開防護罩,需人工將拉桿拉起到位,并再次通電,電磁閥自鎖,管網正恢復供氣。
燃氣快速切斷閥連接尺寸及結構圖請參照欄目：螺紋連接參照燃氣安全切斷閥 法蘭連接參照燃氣自動切斷閥
