緊急切斷閥的裝配步驟與附件選擇
時間：2020-09-13 17:34:49 來源：永龍閥門 閱讀：0次
緊急切斷閥的裝配步驟與附件選擇
緊急切斷閥也稱安全切斷閥，氣動切斷閥由單作用執行器與防火防靜電球閥與閥位開關，防爆電磁閥，空氣過濾減壓閥，手動裝置及不銹鋼接頭，接管組成。將若干個零件和部件組成閥門的裝配進程稱為總裝配。閥門零部件和電子元件在采用完全互換法裝配時，閥門的每個零件不須經由任何修整和抉擇就能進行裝配，裝配后的產品即能達到規定的技術要求。裝配工作對產品質量有很大影響，即便設計準確，零件合格，假如裝配不當，氣動緊急切斷閥也達不到規定的要求，甚至產生開關不到位或閥桿滲漏和密封滲漏。因而，執行器應適當放大一定的余量，以保證閥門的成品合格率。在生產中以文件形式劃定的裝配工藝過程稱為裝配工藝規程。

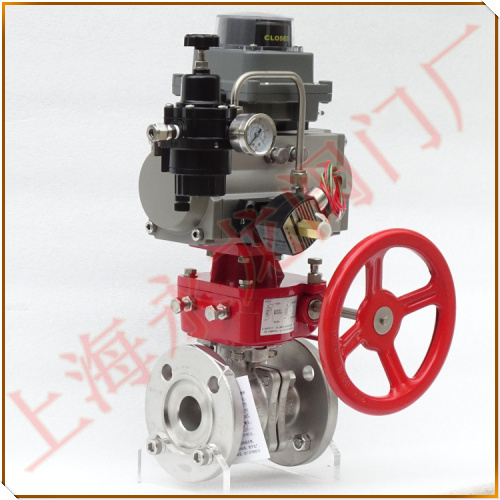

氣動切斷閥 PNEUMATIC SHUTOFF VALVE
緊急切斷閥的裝配步驟：
緊急切斷閥作為流體管路應急快速啟閉的氣動閥門，特別是醫藥、食品、飲料及半導體應用的切斷閥，裝配前應對切斷閥的殼體和零部件進行清洗，將零件上的切屑碎末、殘留的光滑油、冷卻液和毛刺、焊渣以及其余污物洗除清潔（閥門的洗滌通常用加堿的清水或熱水進行噴刷（也可用煤油進行洗擦）或在超聲波清洗機里清洗）。零件經研磨、拋光后需進行最后洗滌，清洗通常是將密封面部位用汽油刷凈，而后用緊縮空氣吹干并用布擦拭清潔，填料和墊片用以預防介質經閥桿和閥蓋以及法蘭聯合面間滲漏，閥體內腔必須干凈，零件在裝配前需要去除機械加工構成的毛刺和焊接殘留的焊渣，清洗及切制填料和墊片。
緊急切斷閥以閥體作為基準零件按工藝規定的次序和辦法進行裝配。裝配前要對零、部件進行檢查，避免未去毛刺和不清洗的零件進入總裝。裝配過程中，零件要輕拿輕放，避免磕碰、劃傷加工人員。對閥門的活動部位（如閥桿、軸承等）應涂以產業用黃油。閥蓋與閥體中法蘭多采用螺栓銜接，緊固螺栓時，應答稱、交織、屢次、平均地?cái)Q緊，否則閥體、閥蓋的聯合面會因周圍受力不均而使流量控制閥產生滲漏。緊固時使用的扳手不宜過長，防止預緊力過大而影響螺栓強度。對預緊力有嚴厲請求的閥門，應當應用扭矩扳手，按規定的扭矩要求擰緊螺栓。總裝實現后，應旋轉把持機構，以便檢查閥門啟閉件的活動是否機動，有無卡阻現象。各項檢查都及合格后的閥門，方能進行閥體和閥座密封壓力試壓檢驗。

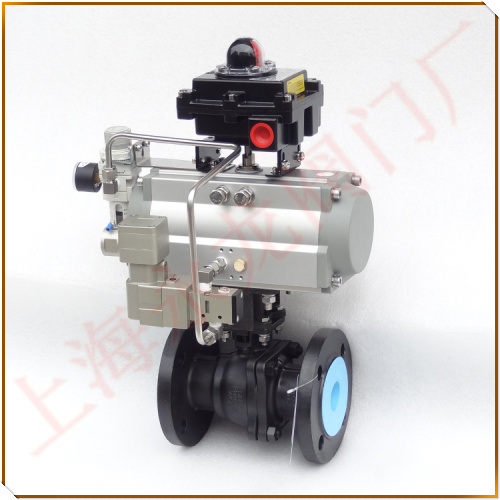

緊急切斷閥 Emergency cut-off valve
緊急切斷閥附件選擇：
緊急切斷閥與電動執行機構組成稱電動緊急切斷閥，以電源為驅動，常用電源為：380V,220V,24V,可依據工況自行設定開關動作。緊急切斷閥與氣動執行機構組成稱氣動緊急切斷閥，以氮?dú)猓瑝嚎s空氣為驅動，氣動執行機構分單作用/氣開，雙作用/氣關。
氣動切斷閥配套附件有：氣動執行機構，閥位開關（信號反饋），電磁閥，線圈，手動調節閥，空氣過濾減壓閥，手動裝置，不銹鋼接頭，不銹鋼接管，塑料軟管，消聲器，定位器。依據現場實際應用所需配套接口。但手輪手動裝置廠家建議配置，防止在在斷電/停電，氣源壓力不足或現場可人工手動開啟與關閉操作。
